材质：	低碳钢丝	类型：	交通栅栏
型号：	2012（8001）	规格：	1797*2790
商标：	沃达	包装：	无
产量：	980000

铁路防护栅栏图纸（通线（2012）8001）（铁路工程建设通用参考图）

?

1 铁路防护栅栏主要应用：

? 铁路防护栅栏主要应用于铁路、高铁两旁防护。

2 铁路防护栅栏 采用技术标准：

2.1铁路工程建设通用参考图（铁路线路防护栅栏）（通线（2012）8001）。

2.2金属网片使用年限按15年设计。

3 铁路线路防护栅栏 技术要求：

3.1钢筋混凝土立柱金属网片防护栅栏由立柱、网片及连接部件组成，防护高度1.8m。

3.2立桩

立柱采用C30钢筋混凝土预制，截面尺寸120mm*120mm，高度2.2m。预制立时，于顶部中间位置预留42mm*42mm方孔，深度150mm，现场安装时插入带连接板并封口的Q235方管，半用封水材料填充缝隙。方管规格40mm*40mm，厚度2.5mm。矩管插入长度150mm，外露部分向外折30o，垂直高度300mm。

3.3金属网片

金属网片采用Q235矩管边框，规格30mm*50mm，矩管厚度2.0mm；内部网丝采用HPB3006.5mm高线钢丝冷拔加工，规格75mm*150mm(￠4.0mm),上部向外折角30°,垂直高度300mm。

3.4连接板与螺栓。

立柱连接板、网片连接板采用90°折角Q235钢板，厚度4.0mm，根据不同使用位置分A、B、C三种形式。连接板与螺栓均采用Q235钢，并镀锌处理，镀锌量270g/m2。

连接板的精度要求：长度误差≤1.0mm，宽度误差≤0.5mm，厚度误差≤0.5mm，孔眼位置偏差≤1.0mm。

3.5金属网片及栅栏门的网片成形后应整体镀锌并进行热浸塑（或喷塑）处理，镀锌量270g/m2，浸塑厚度0.8mm～1.2mm，喷塑颜色选用墨绿色。涂层应均匀，颜色一致，表面光滑，无流柱，滴瘤、粉泡、漏铁等缺陷。

网片制造精度要求：长度误差≤2.5mm，高度误差≤3.0mm。

网片平整度要求：凸起或凹进值≤5.0mm。

冷拔钢丝镀锌前直径误差≤0.06mm。焊接网孔误差≤3.0mm。

焊接网片连接板时，连接板焊接位置应严格控制在设计位置，其位置误差≤1.5mm。

矩管边框与连接板、网片钢丝与钢板、网片钢丝与矩管边框的焊接宜采用电阻焊、如用钎焊，应选用合适的焊条，使其变形最小。焊接后应清理焊渣。对焊接产生的变形，应进行平整处理。为保证网片自身有足够的强度，网片焊接点的强度应大于1KN，焊接点脱落数小于4%。

?

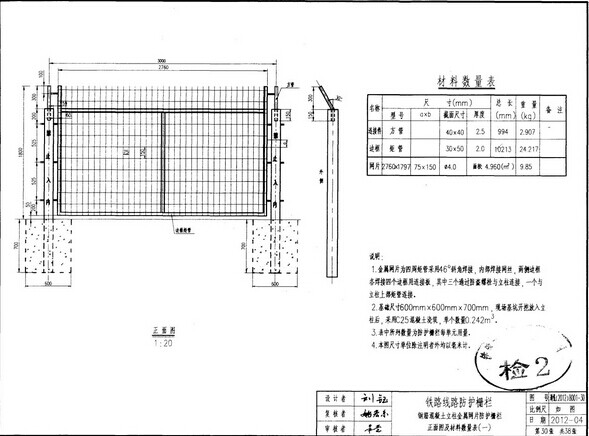

3 铁路线路防护栅栏 图纸：

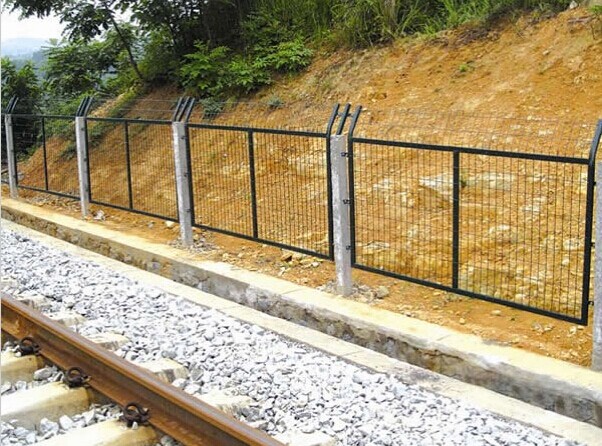

4 铁路线路防护栅栏 照片：

?
